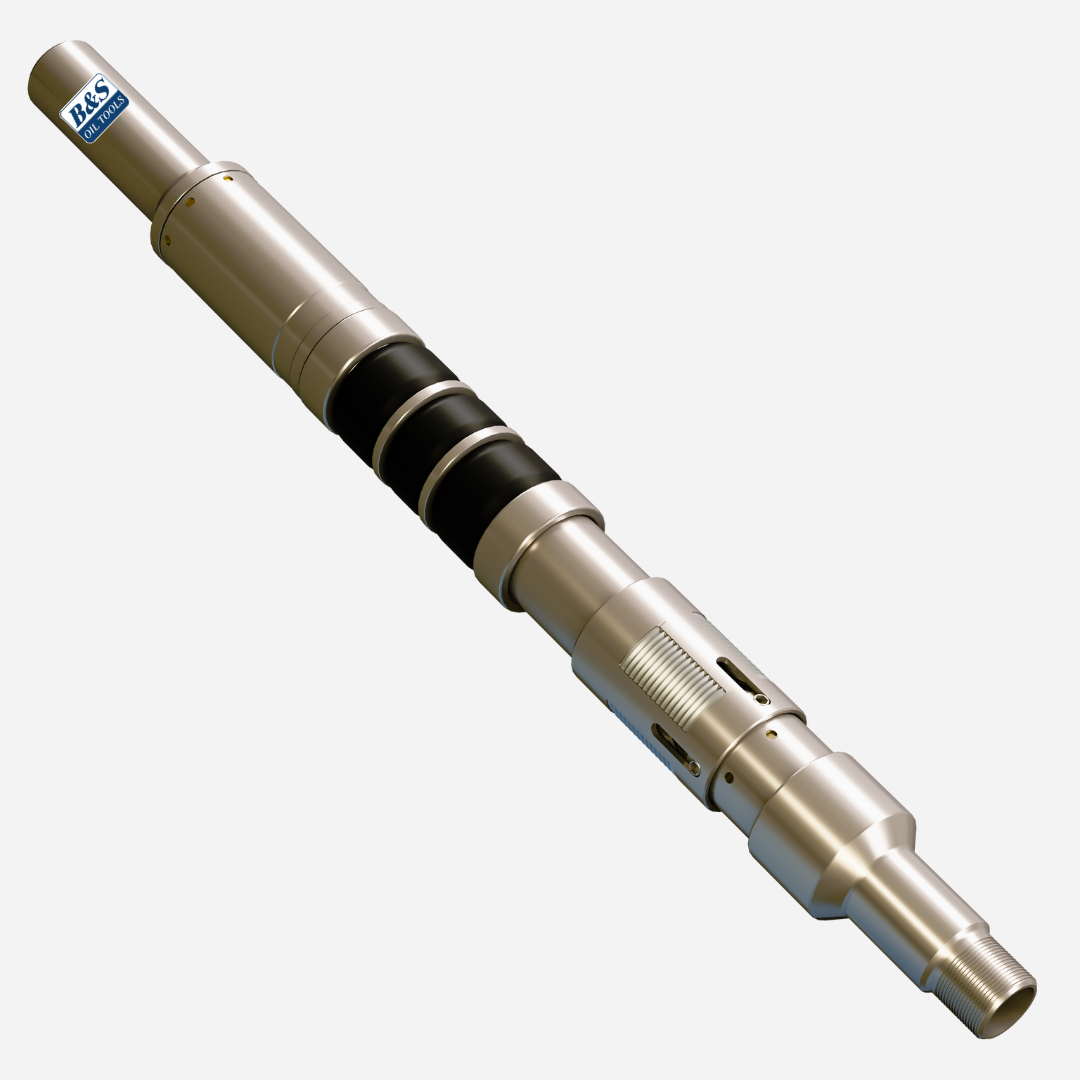

OBTURADOR HIDRÁULICO MODELO “HM”
Descritivo
O Obturador Hidráulico Modelo “HM” é um obturador recuperável que permite ser utilizado em qualquer tipo de instalação. Permite que a coluna de produção fique na condição de compressão, tração ou neutra. Utilizado para produção e injeção, principalmente de água, em completações seletivas individuais ou duplas com vários obturadores, em poços desviados ou horizontais e também em completações em tandem.
Opera com pressão diferencial de até 5000 psi;
Temperatura máxima de trabalho de 275 °F (135 °C);
Disponível nos tamanhos de 5”, 5.1/2” e 7”.
Benefícios
- Assentamento hidráulico com baixa pressão sem necessidade de manipulação da coluna durante assentamento;
- Elementos de vedação tripla;
- Sistema de ancoragem com cunhas bidirecionais;
- Conjunto triplo de elementos de vedação;
- Obturador compacto com mandril curto, facilitando o manuseio e transporte, além de permitir a utilização em poços desviados;
- Fácil retirada do poço;
- Baixo custo de manutenção.
Aplicações
- Utilizado em poços produtores e injetores;
- Utilizado em completações em tandem;
- Aplicação em poços ambiente standard.
Operação
Para assentar o Modelo “HM”, pressurize a coluna de produção até alcançar um diferencial de pressão no obturador necessário para romper os parafusos de cisalhamento que travam o dispositivo de assentamento. Para isso, o obturador deve ser descido com algum dispositivo atrelado no substituto inferior que permitirá a aplicação de pressão de assentamento necessária. O cliente pode solicitar a quantidade de parafusos de cisalhamento que se adeque às suas necessidades.
Para garantir o assentamento correto do Obturador Modelo “HM”, a coluna de produção deve ser pressurizada com, pelo menos, a pressão de assentamento mínima e mantida por 15 minutos após o rompimento dos parafusos de cisalhamento.
Para desassentar, aplique torque na coluna de produção no sentido horário, quebrando assim os parafusos de cisalhamento que travam o dispositivo de desassentamento. O torque necessário é definido de acordo com a quantidade de parafusos. Continue a operação, girando a coluna de produção ¼ de volta à direita e, após isso, tracionando levemente a coluna de produção até a liberação do sistema. Continue tracionando a coluna de produção e retire o obturador do poço.
