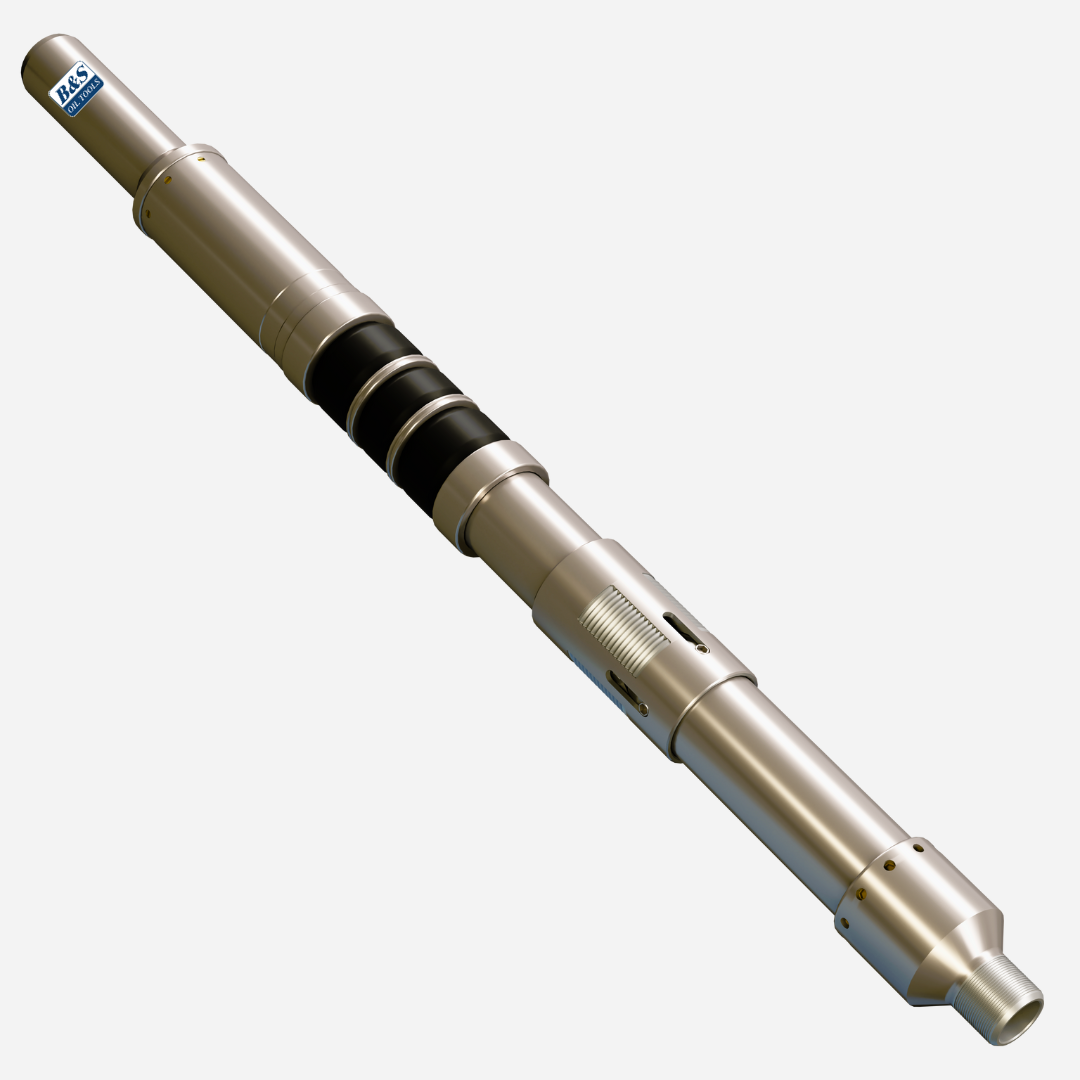

OBTURADOR HIDROSTÁTICO MODELO “HS”
Descritivo
O Obturador Hidráulico Modelo “HS” é um obturador recuperável, projetado para poços padrão, que permite ser utilizado em qualquer tipo de instalação. Permite que a coluna de produção fique na condição de compressão, tração ou neutra.
Utilizado para produção e injeção, principalmente de água, em completações seletivas individuais ou duplas com vários obturadores, em poços desviados ou horizontais e também em completações em tandem.
Opera com pressão diferencial de até 5000 psi;
Temperatura máxima de trabalho de 275 °F (135 °F);
Disponível nos tamanhos de 5.1/2” e 7”.
Benefícios
- Assentamento hidráulico com baixa pressão sem necessidade de manipulação da coluna durante assentamento;
- Sistema de ancoragem com cunhas bidirecionais;
- Elementos de vedação tripla;
- Obturador compacto com mandril curto, facilitando o manuseio e transporte, além de permitir a utilização em poços desviados;
- Fácil retirada do poço;
- Baixo custo de manutenção;
Aplicações
- Utilizado em poços produtores e injetores;
- Utilizado em completações em tandem;
Operação
Para assentar o Modelo “HS”, pressurize a coluna de produção até alcançar um diferencial de pressão no obturador necessário para romper os parafusos de cisalhamento que travam o dispositivo de assentamento. Para isso, o obturador deve ser descido com algum dispositivo atrelado no substituto inferior que permitirá a aplicação de pressão de assentamento necessária. O cliente pode solicitar a quantidade de parafusos de cisalhamento que se adeque às suas necessidades.
Para desassentar, coloque o obturador em ponto neutro e tracione a coluna de produção para romper o parafuso de cisalhamento do obturador, que é calibrado com 20.000 a 50.000 lbs. Tracione levemente a coluna de produção até a liberação do sistema. Continue tracionando a coluna de produção e retire o obturador do poço.
A B&S dispõe um modelo do Obturador HS com desassentamento seletivo, ou seja em caso de assentamento em série a força para desassentar cada obturador não é acumulativa.
