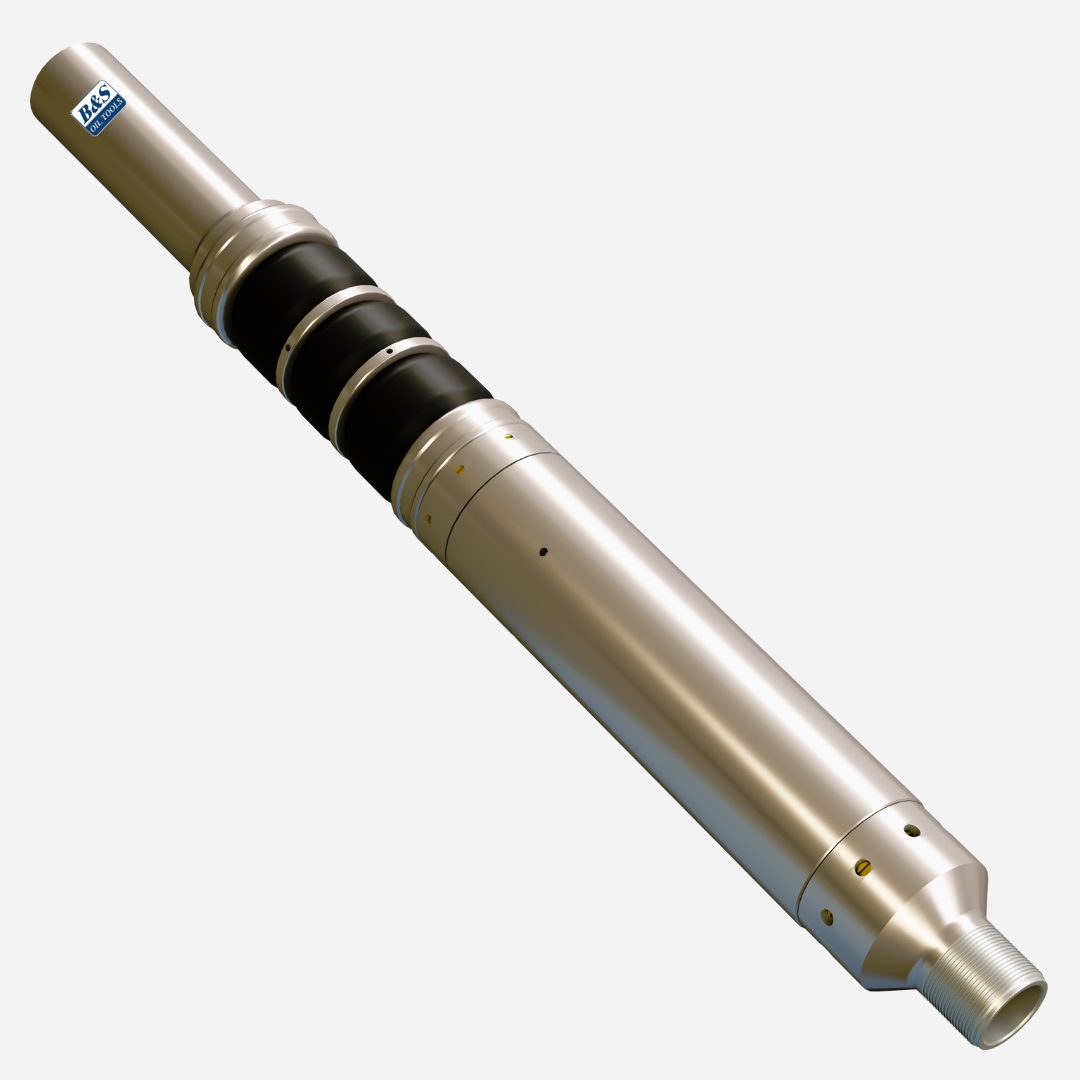

OBTURADOR HIDROSTÁTICO MODELO “TH”
Descritivo
O Obturador Hidráulico Modelo “TH” é um obturador compacto, recuperável, que permite ser utilizado em qualquer tipo de instalação. Permite que a coluna de produção fique na condição de compressão, tração ou neutra. Como não possui cunhas de assentamento, necessita de um equipamento assentado abaixo do obturador.
Utilizado para produção e injeção, principalmente de água, em poços desviados ou horizontais, em completações em tandem.
Opera com pressão diferencial de até 5000 psi;
Temperatura máxima de trabalho de 275 °F (135 °C);
Disponível nos tamanhos de 5.1/2” e 7”.
Benefícios
- Assentamento hidráulico;
- Facilidade na retirada do poço;
- Baixo custo de manutenção;
- Durante a operação de desassentamento não há necessidade de somar as forças para desassentar os obturadores em série;
- Sistema de proteção contra assentamente prematuro;
- Obturador compacto com mandril curto, permitindo a utilização em poços desviados.
Aplicações
- Poços desviados e profundos.
Operação
Por ser um obturador com função de isolar zonas de pressão, o TH deve ser instalado acompanhado de um obturador com sistema de ancoragem compatível. Para realizar o assentamento do obturador, é necessário aplicar pressão na coluna de produção para romper os parafusos de cisalhamento que travam o dispositivo de assentamento. A quantidade de parafusos define o valor de Pressão a ser utilizado na Operação de Assentamento. O cliente pode solicitar a quantidade de parafusos de cisalhamento que se adeque às suas necessidades (entrar em contato com Setor de Vendas para checar disponibilidade).
Para garantir o assentamento correto do obturador modelo TH a coluna de produção deve ser pressurizada com, pelo menos, a pressão de assentamento mínima, e mantida por 15 minutos após o rompimento dos parafusos de cisalhamento.
Para realizar o Desassentamento do Obturador, aplica-se uma força, de tração, necessária para vencer a resistência dos parafusos de cisalhamento que foram previamente instalados. Deve-se aplicar uma força necessária conforme exclusivamente a quantidade de parafusos de cisalhamento que serão utilizados.
Para mais informações, solicite o Data Sheet e/ou consulte o Setor de Engenharia da B&S Oil Tools.
