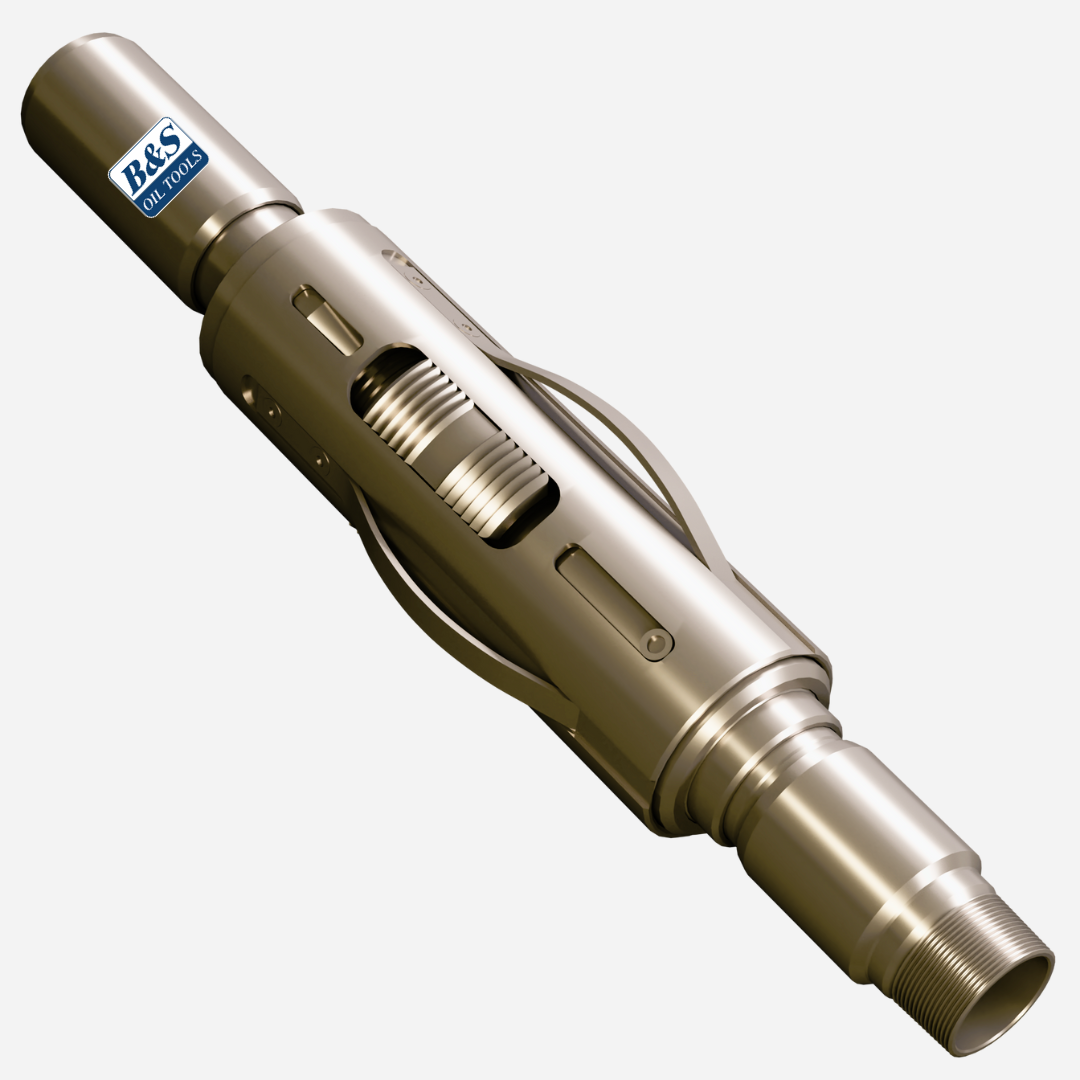

ANCORADOR DE COLUNA “B-2” E “B-3”
Descritivo
O Ancorador de Coluna Modelo “B-2” é um ancorador de coluna recuperável de assentamento mecânico por rotação. Tem a função de ancorar a coluna de produção de poços bombeados e também ancorar partes da coluna de produção sem permitir o movimento da coluna de produção abaixo da extremidade ancorada. O resultado é uma maior eficiência de bombeio e menor desgaste da coluna de produção e das hastes de bombeio. Possui sistema de cunhas de dupla ancoragem, sendo possível utilizá-lo em qualquer completação que seja necessário ter uma passagem livre na coluna de produção.
Modelo “B-3” disponível no tamanho 5.1/2” e Modelo “B-2” dispovível no tamanho 7”.
Benefícios
- Assentamento por rotação;
- Sistema de desassentamento emergencial por tração;
- Sistema de ancoragem com cunhas;
- Ancorador compacto com mandril curto, facilitando o manuseio e transporte, além de permitir a utilização em poços desviados;
- Fácil retirada do poço;
- Baixo custo de manutenção.
Aplicações
- Utilizado em poços produtores e injetores;
- Normalmente utilizado abaixo de uma bomba de êmbolo.
Operação
O assentamento é realizado através da rotação do ancorador à esquerda, entre cinco a oito voltas, que moverá o cone para baixo do sistema de cunhas, forçando as cunhas para fora e fazendo que estas se ancorem no revestimento.
Para o desassentamento do equipamento, uma leve carga de compressão deve ser aplicada e, depois, a coluna deve ser rotacionada à direita para a retração dos cones, fazendo assim as cunhas serem liberadas.
Para o desassentamento emergencial do equipamento, aplicar força de tração na coluna de produção até romper os parafusos de cisalhamento. Montagem padrão com 10 parafusos e montagem opcional com 12 parafusos.
