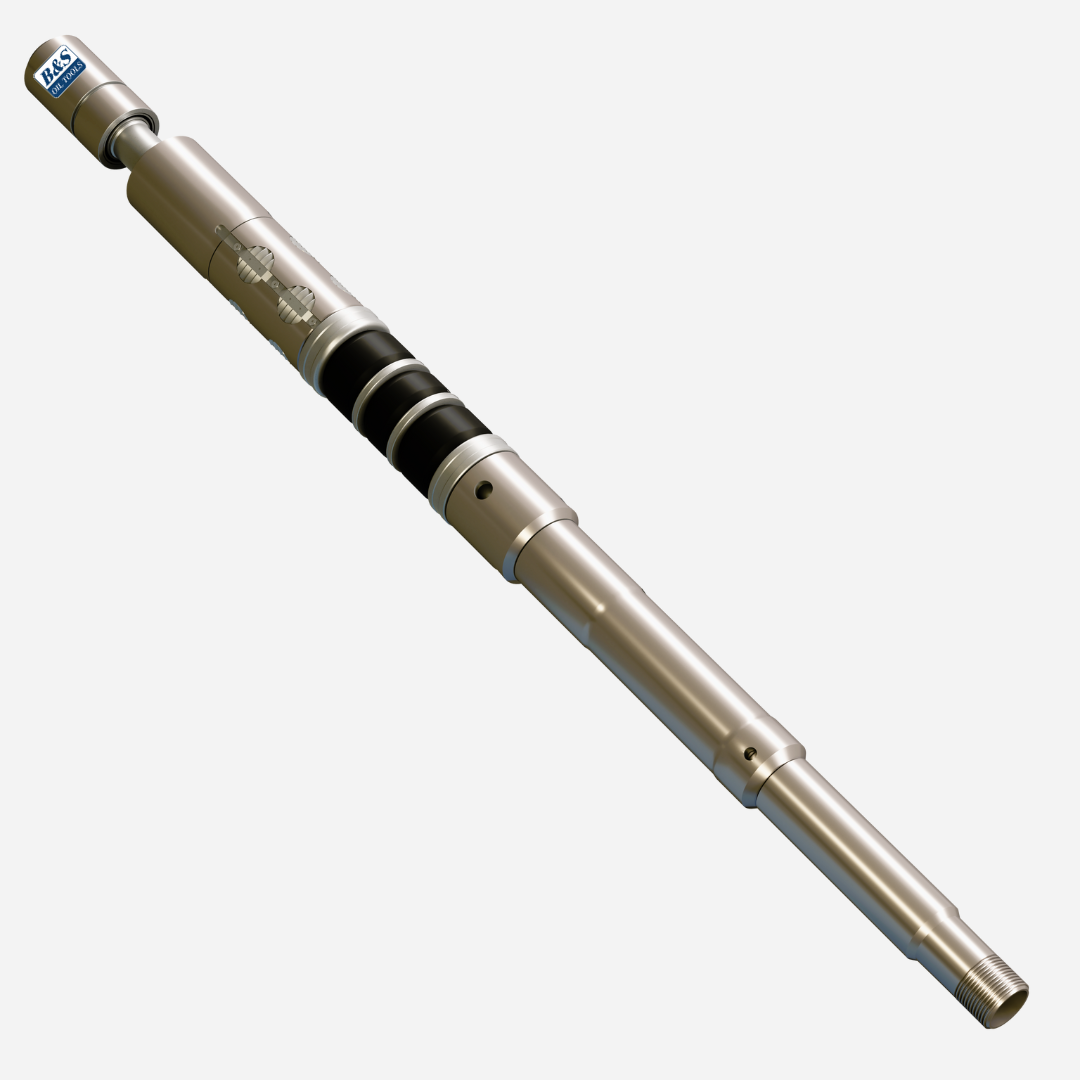

OBTURADOR MECÂNICO MODELO “AR-1”
Descritivo
O Obturador Mecânico Modelo “AR-1” é um obturador recuperável de assentamento por compressão com pistão de ancoragem. Possui um sistema “by-pass” através do obturador tal como dispositivo de equalização. Usado como obturador superior em instalações sequenciais com dois obturadores para isolamento de zonas, injeção ou produção para isolar múltiplas zonas em poços de baixa pressão hidrostática.
Opera com pressão diferencial de até 5000 psi;
Temperatura máxima de trabalho de 275 °F (135 °C);
Disponível nos tamanhos de 5”, 5.1/2” e 7”.
Benefícios
- Simples e robusto para isolamento de zonas;
- Operação simples, sem a necessidade de manobras na coluna de produção;
- Possui uma sistema que impede o assentamento prematuro;
- Permite o torque através do obturador em ambos os sentidos;
- Elementos de vedação tripla.
Aplicações
- Isolamento de múltiplas zonas;
- Poços produtores e injetores.
Operação
Para assentar o Modelo “AR-1”, posicione ambos os obturadores na coluna de produção, e efetue as manobras necessárias para preparar o assentamento do obturador mais abaixo da coluna. Efetuar a compressão da coluna com a força especificada para assentar ambos os obturadores.
Para desassentar, simplesmente aplicar força de tração. Caso o peso abaixo do Modelo “AR-1” seja menor do que 1500 lbs, a pinça travadora não será “recolhida”, e qualquer tentativa de descida do equipamento ao poço pode não ser bem sucedida. Caso o peso abaixo do Modelo “AR-1” seja maior do que 1500 lbs, a pinça irá se “recolher”, permitindo a suspensão ou rebaixamento do obturador durante a operação de recuperação.
