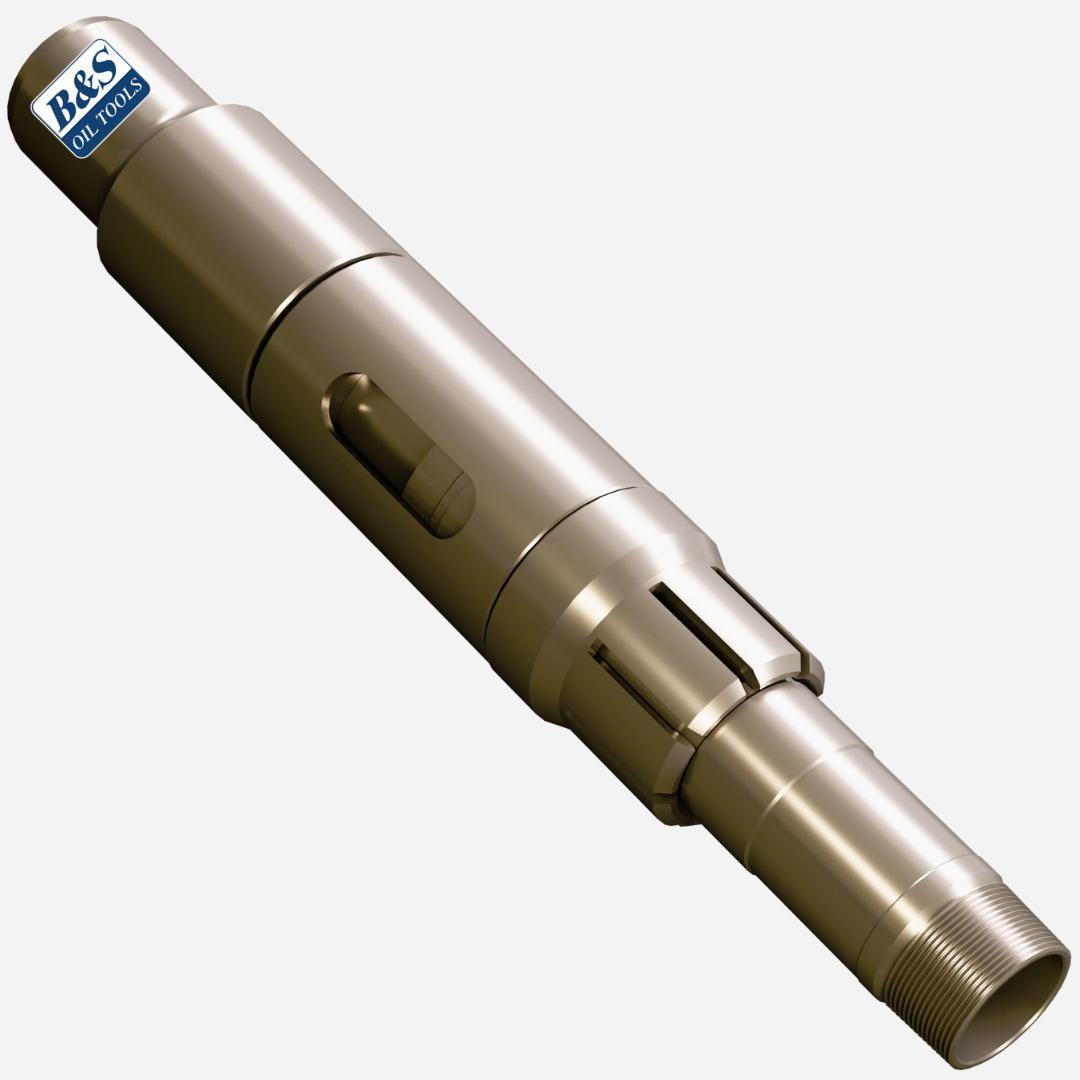

JUNTA DE CIRCULAÇÃO MODELO “R-2”
Descritivo
A junta de circulação “R-2” é uma junta mecânica de dois estágios, fechada e de passagem plena, adequada para uso em condições diversas. É utilizada para operações diversas, como cimentação, fraturamento da formação, teste de revestimento e operações de tratamento.
Opera com pressão diferencial de até 10000 psi;
Temperatura máxima de trabalho de 275 °F (135 °C).
Benefícios
- Junta para circulação de zonas;
- Sistema com dois estágios: fechada e aberta;
- Ativação simples, por tração e compressão através de sistema de pinças.
Operação
Para iniciar a abertura, a coluna de produção deverá estar fixa na posição de operação desejada. Atendendo a esta condição, comprima a junta de circulação até que ela se mova cerca de 2 polegadas para baixo. Com a compressão, a pinça se acomodará na posição aberta e a passagem estará liberada para circulação.
Para fechar a junta normalmente, puxe-o para cima cerca de duas polegadas, tracionando-o. Ao tracioná-la, a pinça se acomodará na posição inicial e a passagem será vedada através do selo, que entrará em contato com a luva trava. Para que a junta se mantenha vedada é necessário que esteja aplicada na junta uma força de tração de pelo menos 550 lbf.
