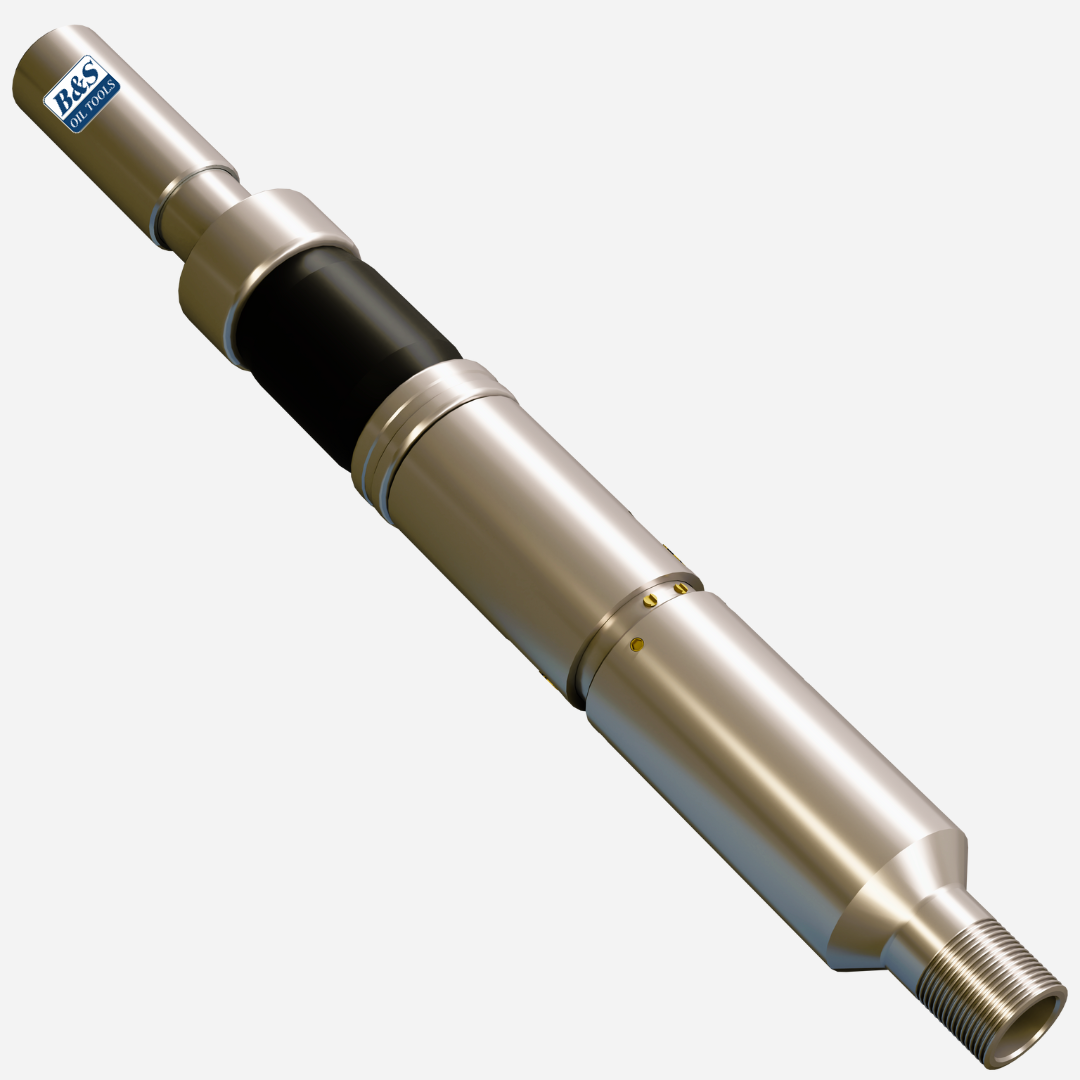

OBTURADOR MECÂNICO MODELO “B-tandem”
Descritivo
O Obturador Mecânico Modelo “B-tandem” é um obturador recuperável de assentamento por tração sem cunhas. Como não possui cunhas de assentamento, necessita de um equipamento assentado abaixo do obturador. É utilizado como obturador para isolar múltiplas zonas em poços de baixa pressão hidrostática. Possui um conjunto de parafusos de cisalhamento para impedir que o obturador assente durante a operação de descida. O cliente pode especificar a quantidade de parafusos desejada para o assentamento.
Os parafusos de cisalhamento podem ser rompidos através da aplicação de força de tração, permitindo que o obturador seja assentado sem girar a coluna de produção.
Benefícios
- Obturador simples e econômico para isolamento de zonas.
- Pode ser descido acima de qualquer obturador que seja capaz de suportar a tração de assentamento e operação do modelo B-tandem.
- Pode ser oferecido sistema de “by-pass” que permite a passagem livre dos fluidos quando desassentado ou em posição de descida.
- Os parafusos de cisalhamento podem ser rompidos com os parafusos na posição de assentamento, permitindo que o obturador seja assentado sem girar a coluna de produção.
Nota: Versões “Large bore” e/ou com by-pass sob consulta.
Aplicações
- Isolamento de multiplas zonas em poços com baixa pressão hidrostática;
- Poços onde não pode ser usado peso para o assentamento;
- Descida em tandem sobre qualquer obturador no qual possa ser aplicada força de tração.
Operação
Deve ser assentado acima de um equipamento de ancoragem. Após assentar o equipamento de ancoragem, aplicar força de tração para cisalhar os parafusos de cisalhamento. Rotacione 1/6 de volta para esquerda no equipamento e tracione a coluna para assentar o obturador.
O desassentamento é realizado através do alívio da tensão e equalização da pressão no obturador através da aplicação de peso na coluna, seguido da rotação a 1/6 de volta à direita no equipamento para desassentar o obturador.
Nota: Devido à ausência de cunhas no obturador, todo o esforço de tração está sendo suportado pelos parafusos, portanto deve-se analisar as forças resultantes no obturador e a carga máxima suportada.
