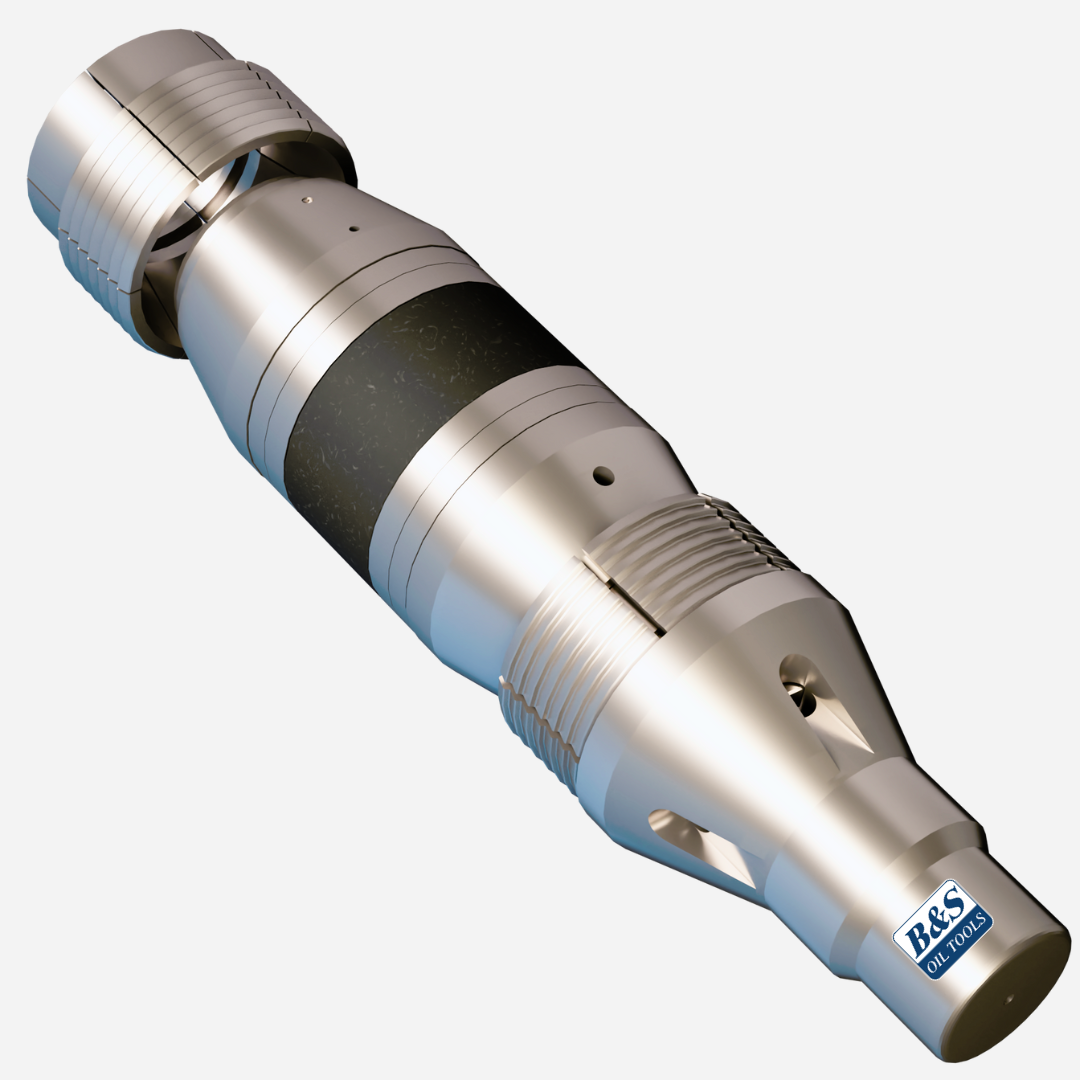

RETENTOR DE CIMENTO MODELO “K-1”
Descritivo
O Retentor de Cimento Modelo “K-1” é um retentor de cimento perfurável ideal para a maioria das operações de cimentação. Foi projetado para funcionar como um obturador perfurável que, após a cimentação, serviria como um plug, prendendo a pressão no cimento abaixo do retentor e isolando a área recém cimentada das pressões hidrostáticas acima do retentor de cimento. É utilizado para cimentação, fraturamento da formação, teste de revestimento e operações de tratamento.
O Retentor de Cimento Modelo “K1” pode ser oferecido com assentamento mecânico ou à cabo (wireline), ambos realizados por uma ferramenta de assentamento compatível com o retentor.
Opera com pressão diferencial de até 5000 psi;
Temperatura máxima de trabalho de 400 °F;
Disponível nos tamanhos de 5.1/2”, 7” e 9.5/8”.
Benefícios
- Simples e robusto para isolamento de zonas;
- Mantém pressão abaixo do elemento de vedação;
- Sistema de vedação em AFLAS disponível para operações em altas temperaturas;
Aplicações
- Utilizado em operações de cimentação;
- Utilizado para fraturamento da formação, testes de revestimento e operações de tratamento.
Operação
Mecânico
O Retentor de Cimento Mecânico Modelo “K1” é assentado através da ferramenta de assentamento mecânico, através da rotação da coluna à direita, liberando a cunha em relação ao parafuso de cisalhamento. Após a rotação, aplicar força de tração suficiente para mover os cones sob as cunhas de assentamento, ancorando o retentor e energizando o elemento de vedação. Uma força de tração de 50000 lbs é suficiente para energizar o elemento de vedação. Após o rompimento dos parafusos de cisalhamento, as cunhas inferiores também estarão travadas no casing, impedindo o movimento do retentor e mantendo os elementos de vedação comprimidos.
À Cabo
Para o Retentor de Cimento Modelo “K1” de assentamento à cabo, a operação é especificada pela ferramenta de assentamento do retentor.
