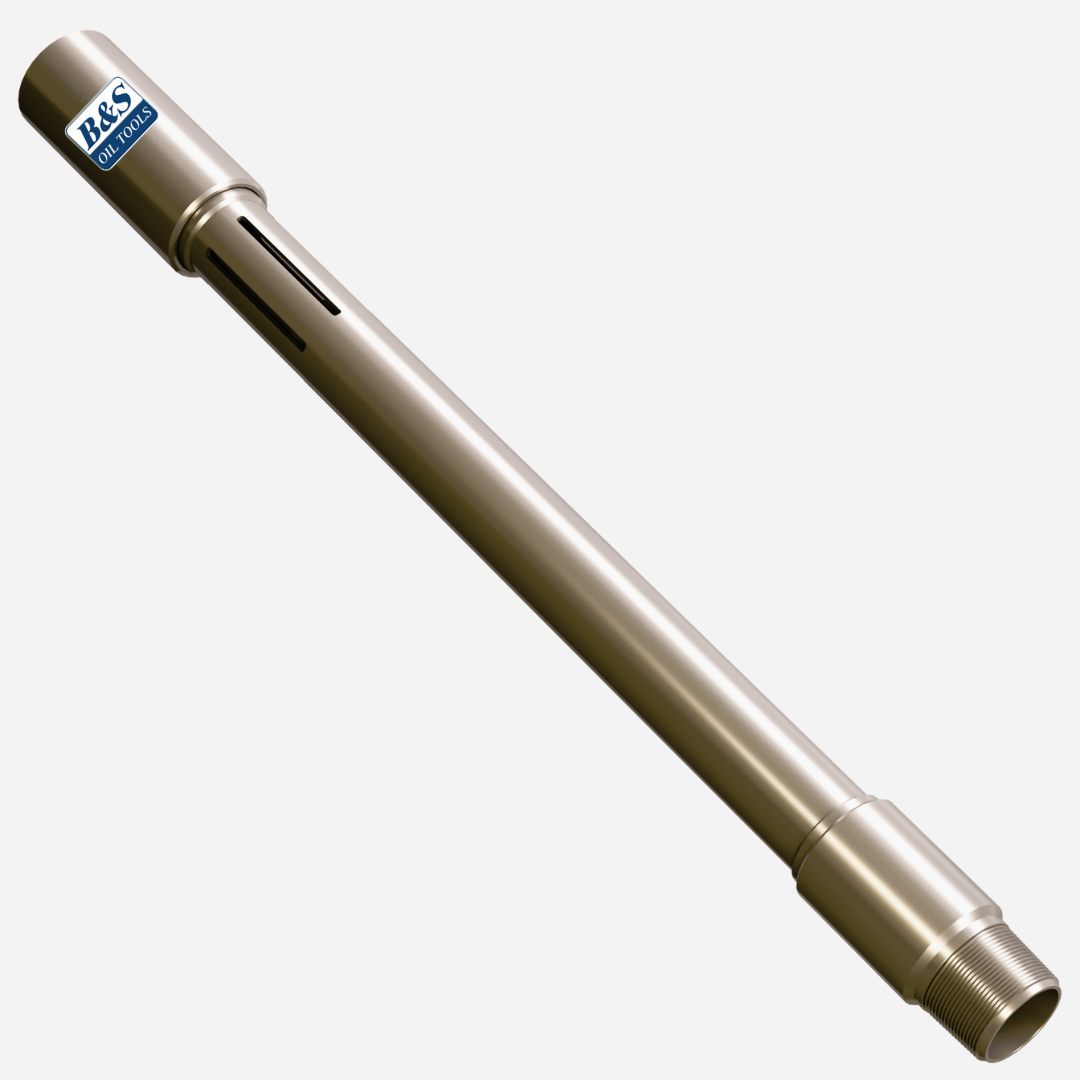

SEPARADOR DE AREIA MODELO FA
Descritivo
O Separador de Areia Modelo “FA” é responsável por separar os sólidos abrasivos do fluido de produção antes que entrem na bomba assim aumentado a sua vida útil. É um equipamento de fácil instalação e baixo custo. Tem um longo ciclo de vida e pode servir como uma versão simplificada de âncora de gás.
Opera com vazão de 175/350 barris por dia em poços de bombeio elétrico submersivo;
Opera com vazão de 85/175 barris por dia em poços de bombeio mecânico;
Torque ótimo de 1990 N.m.
Benefícios
- Não bloqueia ou limita a produção;
- Não possui partes móveis;
- Fabricado todo em aço;
- Longo ciclo de vida;
- Pode servir como uma âncora de gás.
- Disponível em uma ampla gama de vazão de fluido;
- A ação centrífuga separa todos os tamanhos de partículas sólidas.
Aplicações
- Utilizado em poços produtores de areia;
- Utilizado em poços de bombeio mecânico;
- Utilizado em poços de bombeio elétrico submersivo.
Operação
O separador de areia é instalado na coluna de produção, abaixo da bomba de fundo. O óleo entra através dos rasgos laterais do tubo de admissão percorrendo a espiral do separador, a força centrífuga gerada faz com o que as partículas sólidas como: areia, “scale” e sulfeto de ferro sejam separadas. As partículas sólidas vão descendo por gravidade e se armazenando nos tubos coletores ou no fundo do poço. O fluido sem partículas sólidas retorna pelo diâmetro interno do separador e entram pela sucção da bomba.
Deve ser instalado no último tubo coletor um tampão ou uma válvula de descarte para descarregar os sólidos no fundo do poço. Também pode ser alongado com o objetivo de trabalhar como uma âncora de gás. Quando usado abaixo de uma bomba eletrosubmersível (ESP), é necessário utilizar um obturador, esse sistema desvia o óleo produzido para dentro do separador de areia. Também pode ser utilizado abaixo de uma bomba de cavidade progressiva (PCP).
