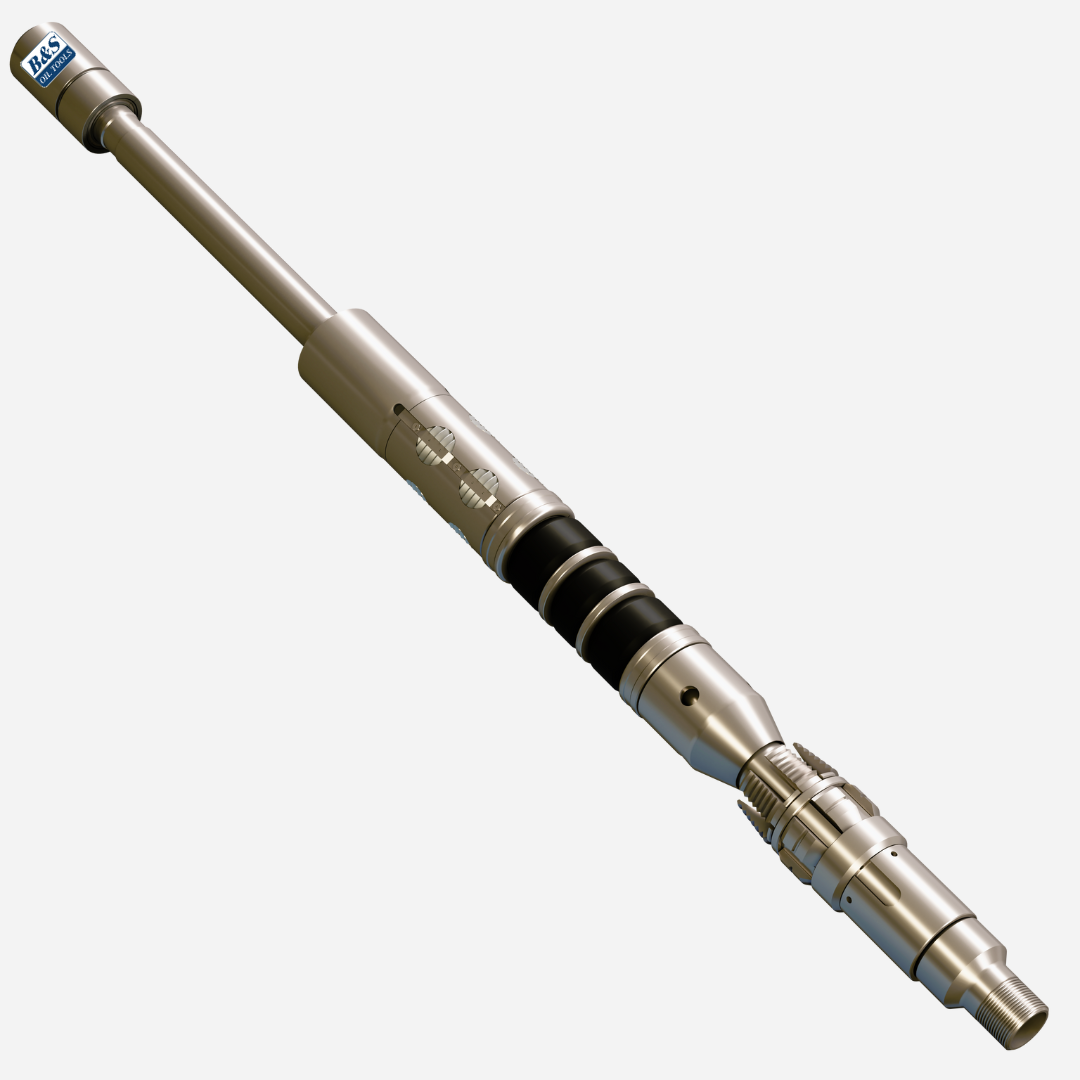

OBTURADOR MECÂNICO MODELO “R-3”
Descritivo
O Obturador Mecânico Modelo “R-3” é um obturador recuperável de dupla ancoragem com uma grande área de “by-pass”, o que facilita as operações de assentamento e desassentamento. É um obturador de assentamento por compressão, ideal para a maioria das aplicações de produção, estimulação e testes. É capaz de satisfazer condições mais severas de isolamento, injeção, bombeamento, teste e produção.
Opera com pressão diferencial de até 5000 psi;
Temperatura máxima de trabalho de 275 °F (135 °C);
Disponível nos tamanhos de 5.1/2”, 7” e 9.5/8”.
Benefícios
- Cunhas do tipo “Rocker”;
- Sistema de travas que mantem o sistema “by-pass” fechado e travado para o mandril durante operações com altas pressões;
- Sistema “Hold Down” acionado por diferencial de pressão no anular inferior;
- Elementos de vedação tripla;
- Mandril longo que facilita a circulação dos fluidos sem movimentar o obturador.
Aplicações
- Utilizado em operações de estimulação para fraturamento;
- Utilizado para isolamento de múltiplas zonas;
- Utilizado para operações de produção, de teste e de cimentação.
Operação
O Modelo “R-3” é descido usando a válvula de “by-pass” aberta, permitindo circulação livre através e ao redor do obturador. O obturador deve ser descido aproximadamente 1 pé abaixo da profundidade de assentamento desejada, e depois suspenso até a posição de assentamento. Para posicionar o pino do rasgo “J” na posição de assentamento, a coluna deve ser suspensa e depois rotacionada para a direita, para então ser liberada. Dessa maneira, o cone irá se mover para abaixo das cunhas, e o sistema “by-pass” se fechará, assentando o obturador.
Antes de realizar o desassentamento, aplicar pressão na região anular (acima do elemento de vedação) para garantir a retração dos pistões. Para desassentar o obturador, tracione a coluna de produção até atingir o comprimento equivalente ao comprimento total do obturador. Quando a garra “J”, do substituto inferior, engatar no anel trava das cunhas, esta move-se automaticamente, desassentando o obturador e permitindo sua movimentação no poço. Com a tração exercida para desassentar o obturador, a válvula de “by-pass” abre e permite circulação de fluido, equalizando a pressão
