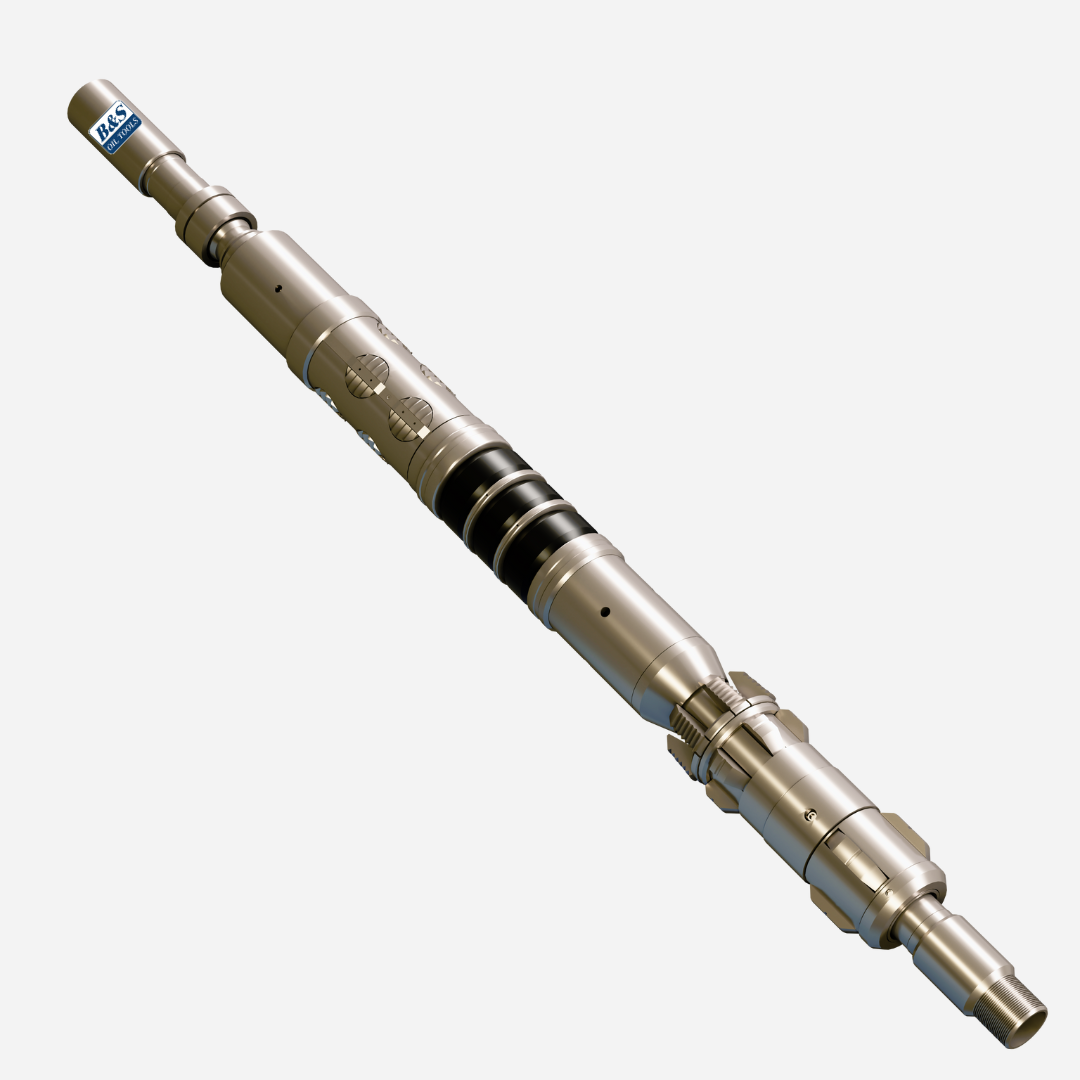

OBTURADOR MECÂNICO CIMENTADOR MODELO “EA”
Descritivo
O Obturador Mecânico Cimentador Modelo “EA” é um obturador recuperável de assentamento por compressão com um sistema de pistões “hold down” e um sistema “by-pass”. É utilizado para conduzir todos os tipos de operações de cimentação, para testes de revestimento, fraturamento da formação e acidificação.
Opera com pressão diferencial de até 10000 psi;
Temperatura máxima de trabalho de 275 °F (135 °C);
Disponível nos tamanhos de 5.1/2” e 7”.
Benefícios
- Obturador simples e robusto para isolamento de zonas;
- Fácil conversão no sentido de assentamento;
- Suporta pressão de cima para baixo e de baixo para cima;
- Passagem livre de ferramentas por ter um grande diâmetro interno;
- Elementos de vedação tripla.
Aplicações
- Utilizado em operações de estimulação e limpeza;
- Utilizado para operações de cimentação;
- Utilizado para testes de revestimento, acidificação e fraturamento da formação.
Operação
Para assentar o Modelo “EA”, o obturador deve ser descido na profundidade de assentamento desejada, depois rotacionado ¾ de volta à direita, seguido da aplicação de uma força de compressão suficiente para assentar e empacotar os elementos de vedação, de acordo com as especificações do obturador. Quando assentado, após a liberação do peso, o mecanismo de trava impede que os elementos de vedação retornem à posição inicial.
Para desassentar o Modelo “EA” deve-se rotacionar à coluna ¾ de volta à esquerda, seguido da aplicação de força de tração. É importante equalizar a pressão dentro da coluna para reduzir a força necessária para realizar o “puxão” inicial.
